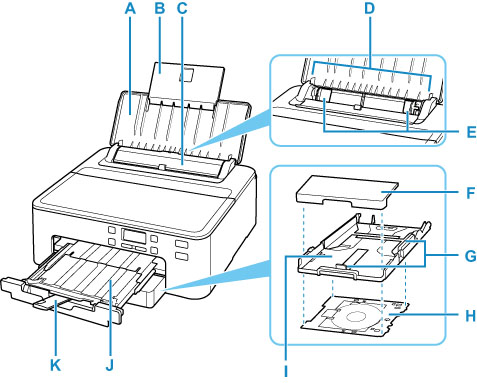

Vorderansicht
- A: Papierstütze
- Öffnen Sie sie, um Papier in das hintere Fach einzulegen.
- B: Verlängerung der Papierstütze
- Wird herausgezogen, um Papier in das hintere Fach einzulegen.
- C: Abdeckung für den Einzugsschacht
-
Die Abdeckung verhindert, dass Gegenstände in den Einzugsschacht gelangen.
Öffnen Sie diese, um die Papierführungen zu verschieben. Vor dem Drucken muss sie wieder geschlossen werden.
- D: Hinteres Fach
-
Legen Sie hier das Papier ein. Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.
- E: Papierführungen
- Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen.
- F: Kassettenabdeckung
- Abnehmen, um Papier in die Kassette einzulegen.
- G: Papierführungen
- Stellen Sie die Papierführungen so ein, dass sie auf der rechten/linken/vorderen Seite eng am Papierstapel anliegen.
- H: Multifunktionsfach
- Für den Druck auf bedruckbare Datenträger und andere Medien zu verwenden.
- I: Kassette
-
Legen Sie Normalpapier im Format A4, B5, A5 oder Letter in die Kassette ein, und setzen Sie sie in den Drucker ein.
- J: Papierausgabefach
-
Hier wird das bedruckte Papier ausgegeben. Ziehen Sie es vor dem Druckvorgang heraus.
Wenn Sie zum Drucken das Multifunktionsfach verwenden, legen Sie das Papierausgabefach gemäß der Meldung vollständig ein.
- K: Papierausgabestütze
- Wird herausgezogen, um das ausgegebene Papier abzustützen.
- L: Multifunktionsfach-Führung
- Legen Sie das Multifunktionsfach hier ein.
- M: Bedienfeld
-
Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.
